Etoys作品制作示例(七巧板)

引言

本文主要以七巧板拼图游戏的制作为例来介绍Etoys的一些基本操作以及创建作品的基本流程。

七巧板是一个简单的拼图游戏,因为比较普及,这里不再多作介绍。关于七巧板的制作,可以先参考互动百科的介绍,主要是将一个方形纸片分为16个方格,再根据一些交点间的连线对纸片进行裁剪,如下图所示:

最终结果图(分散)

下面介绍的在Etoys中的制作七巧板的方法会稍有些不同,但大部分步骤是相似的,如果对七巧板不熟悉的话,可以先尝试用纸片制作。

形状

最终我们需要将七巧板中的七块板分别用Etoys中的七个物体表示,在开始前,我们先来看一下这七块板的形状。

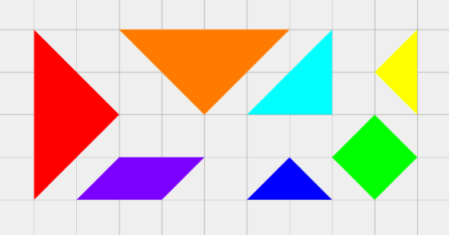

最终结果图(分散)

从图中可以看出七巧板的形状有三类:三角形、正方形以及平行四边形。在Etoys中,这些形状可以统一使用“多边形”物体来表示。

通过以下方式可以得到一个多边形:百宝箱 -> 物体目录簿 -> 多边形。

作品

Etoys是一个创作环境,在Etoys中我们可以创建新的作品、保存作品、载入和修改先前保存的作品。通过Etoys首页的“新建一个作品”链接可以创建一个新的作品,通过Etoys界面右上角的“载入”和“发布”按钮可以保存或是打开作品,如下图所示:

新建、保存及载入作品

在发布作品时可以指定名称、描述等信息。发布的作品,可以直接保存到squeakland中,也可以保存到本地磁盘。

运动场

“运动场”是Etoys中的一个基本概念,它是一个容器,所有物体都在某一个运动场中运动。在Etoys作品中,整个屏幕就是一个最大的运动场,可以对运动场进行一些设置,比如在这里,我们就需要打开运动场的网格功能,这样可以对七巧板各块形状的大小进行精确控制。

具体设置方法如下,在作品的空白区域点击鼠标右键,再点击光晕菜单中的白色按钮,将会打开一份“世界”菜单,其中最后一项就是“运动场选项”,单击之后就可以显示运动场选项菜单了,如下图所示:

世界菜单 运动场选项菜单

在菜单中选中“在网格启用时显示网格”和“使用网格”选项即可开启和显示网格。

基础

基本操作

对于物体的基本操作主要通过物体的光晕菜单进行,如下图所示。蓝色是旋转按钮,黄色是缩放按钮,绿色是复制按钮,褐色是移动按钮。通过鼠标拖动这些按钮就可以执行相应动作。

物体基本操作光晕菜单

针对多边形物体,还可以对它的各个顶点进行调整。调整手柄可以通过菜单项中的“显示控制手柄”打开,也可以按住Shift键再点击多边形物体显示手柄,最终效果如下图所示。其中蓝色的是顶点游标,黄色的是顶点,绿色小三角用于新增顶点。顶点游标在脚本控制中才会被使用到,现在可以将它等同于普通顶点。

多边形控制手柄

单击绿色三角可以增加顶点,移动顶点与相邻顶点重合,可以删除该顶点。

基本属性

物体的基本属性可以通过物体的观察器查看,观察器通过物体光晕菜单中的青色按钮打开。如下图所示:

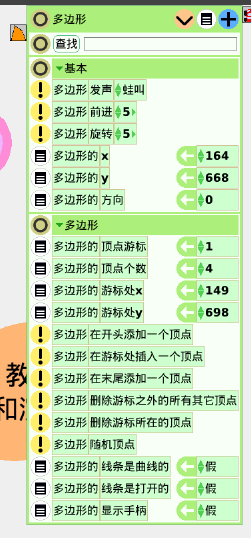

多边形观察器

上半部分中的X,Y,以及方向是所有物体的基本属性。X和Y表示物体在屏幕(运动场)中的具体位置,方向表示物体的朝向。X和Y的值在移动物体时会动态的更新,而方向的值则是在旋转物体时被更新。

下半部分是多边形所特有的属性,其中包括顶点数、各顶点位置等。

边框与颜色

在Etoys中,可以对多边形的边框以及填充颜色进行设置,如下图所示。这里我们不需要边框,可以将边框颜色设置为透明,而填充颜色可以随意选择,比如这里选择了彩虹的七色:红、橙、黄、绿、青、蓝、紫。

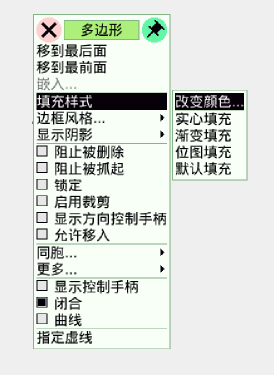

多边形菜单

复制物体

上面已经提到,七巧板中的七块形状在Etoys可以统一使用多边形物体表示,而且这七块形状有些属性是相同的,比如边框透明。所以,这里可以通过Etoys中的物体复制功能更为快捷地创建物体。

方法是点击多边形光晕菜单的复制按钮。

制作

通过上面对基本操作的介绍,已经不难制作出七巧板中的各个图形了,对于具体的流程这里就不再做介绍,留待读者自己探索。

这里是一份示例作品,可以作为参考。

游戏

在制作完成后,如果尝试利用这个七巧板去拼摆图形,可能会遇到一个困难,就比如下面的图形:

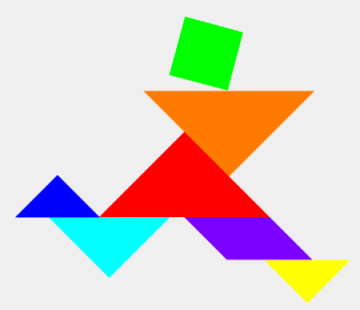

示例

其中紫色的平行四边形的倾斜方向与我们制作的方向是不同的,而这个方向无法通过旋转物体进行调节,这里通过编写翻转脚本来解决。由于脚本编写涉及内容较复杂,所以留待以后再作介绍。下面是这脚本的内容,有兴趣的读者可以先行了解。

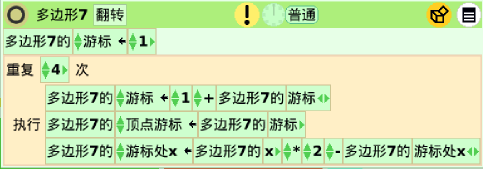

多边形翻转
